PRO@80 NDT 工业(大片量)洗片机

  德力pro@80 NDT洗片机是一款订制机型,它主要争对工作量大洗片要求高的场合,主要适用工军或航天单位使用

  • 产品描述:

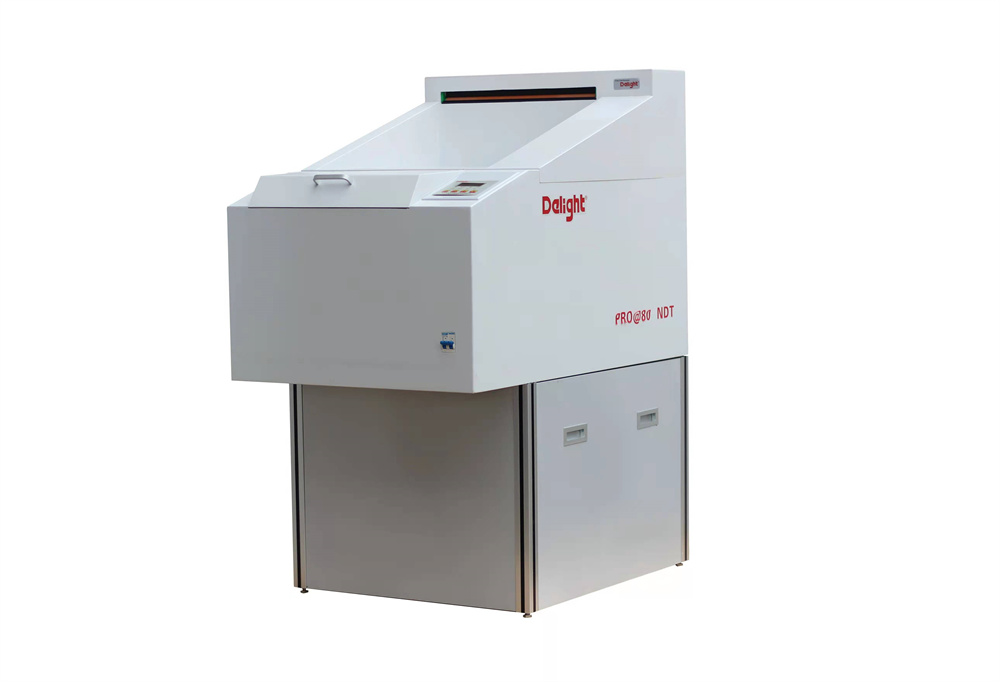

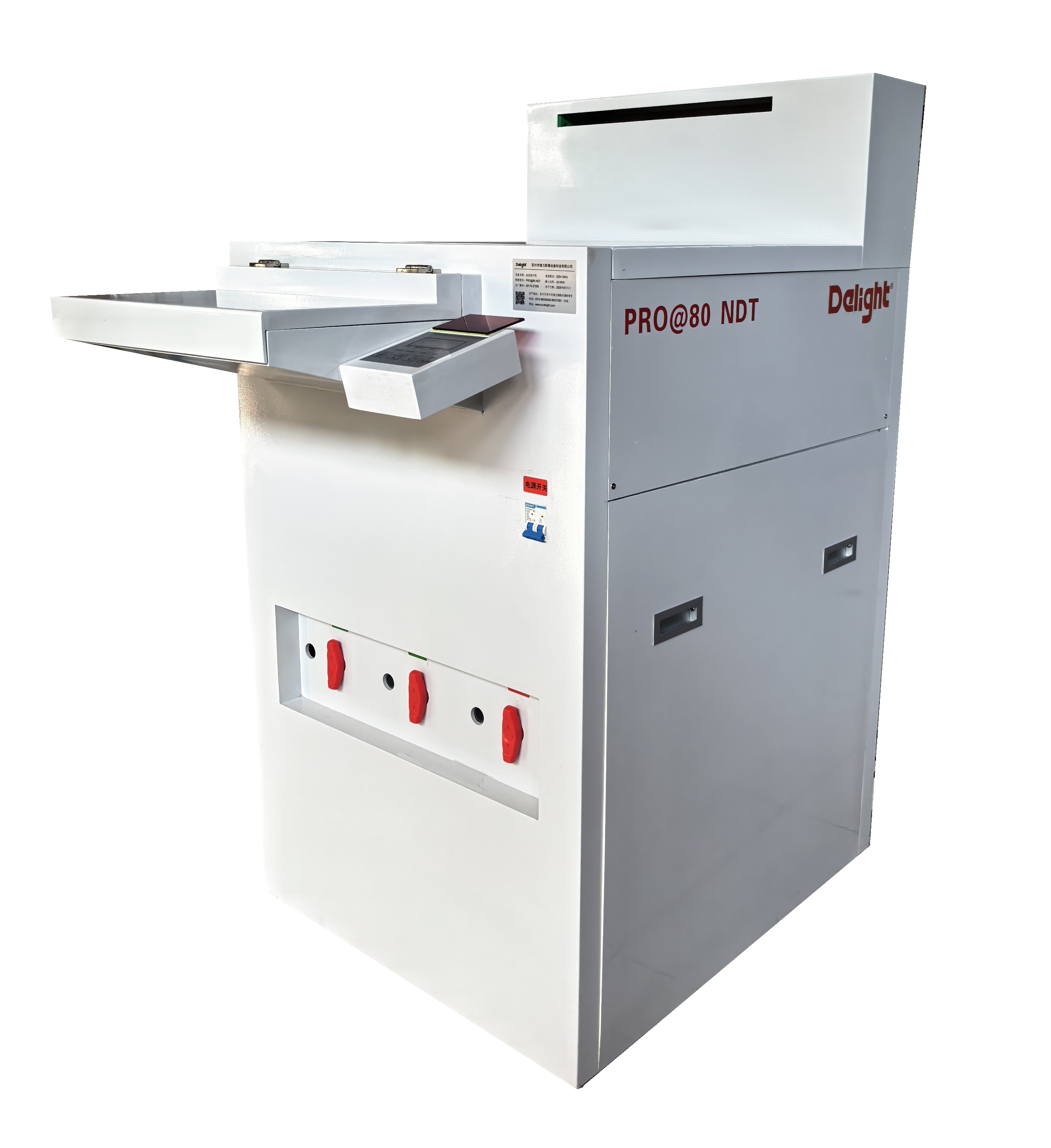

一、实物照片:










二、技术亮点:

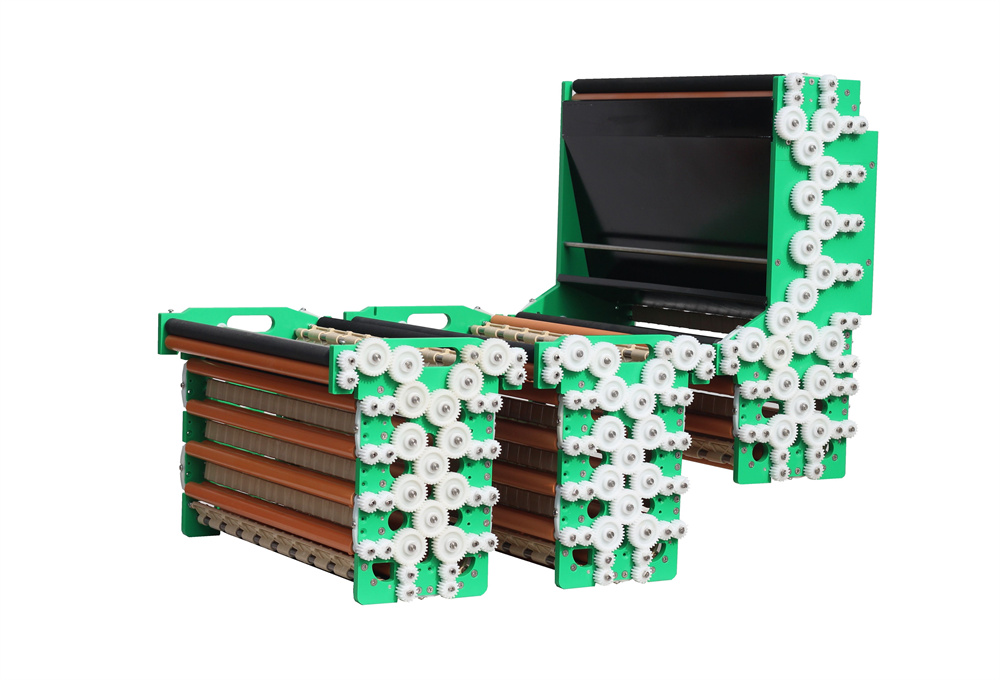

1. 高精度机加显影轴架:

德力洗片机的显影架采用POM材料在CNC加工中心加工,精度进一步提高,保证机冲洗长度超过15米的胶片也不会采生跑偏现像,洗片机由于机壳加工误差、滚轴使用中的自然磨损和放置轴架位置时产生误差,造成使用过程中轴架稳定性差,X光胶片有会产生导向痕迹,甚至对胶片直接采生划伤;DL-430L 洗片机改变了显影、定影、烘干三个架连接方式,从而杜绝了胶片冲洗过程产生上述现象,提高了机器的稳定性。



2. 洗片机增加了抽湿排风系系:

洗片机在运行过程中有大量的显影液和定影液的水气在洗片机的机箱内,如果结成水珠冲洗的胶片会形成水印,也会对机器的电器部适成腐蚀;如图所示德力增加抽湿排风系统解决以上问题。


3. 加大显影与定影之间停显时间:

德力DL-430L工业洗片机将显影与定影这间停显槽加宽了一倍,这样更改以下优点,(一)胶片运行更顺畅,(二)减少显影液对定影的污染,提高药水使用时间





4. 改善了补充系统:

采用免维护大量程补充泵;外置安装,维修方便;省去传统补充泵经常需要检查和更换单向阀和波纹管的麻烦



5. 药液净化过虑系统:德力工业洗片机在显影槽和定影槽增设了过虑净化装置,过虑掉药水内的结晶物,提高洗片质量





6. 增设液位报警系统:保护设备的药液加热系统,自动检测液位,提醒用户

7. 自动上药功能洗片机刚开机时将自动检测药槽内显影和定影定液位情况,并自动上药

8. 电气安全保护:电脑系统采用防腐隔离保护外箱。

9. 显影液温度超温冷却装置当系统检测到显影药水的湿度超过设定温度1℃时,系统开启直至显影温度降至设定影度。

10. 采用液晶中文电脑操作系统:(见下图)


11. 优良胶片烘干风道系统:

经过我公司的长期实践观察,烘干系统对胶片冲洗质量有很大关系,并根据国内外同行洗片机采用风道管后对胶片冲洗过程中质量变化情况,德力采用了风箱式烘干胶片+TWM控温模式。从实践来看效果非常理想,杜绝现在洗片采用

12. 显影温度稳定装置(冷却装置)

13. 送片可视系统:红灯亮度可调,自动感应。 减低用户送片时不产生追尾和胶片送偏现象的产生,提高冲片效率。


三、冲片流程:

四、技术参数

胶片规格: 最小5×10厘米  到45厘米宽

运行时间: 3.2-16分钟(以0.1分钟为一级可调)

进片速度: 168-840毫米/分

显影时间: 1-5分钟

定影时间: 与显影时间相同

量: 354×430mm  82/小时  80×300mm  387/小时(运行时间设定为5.4分钟时)

药槽容积: 各20

量: 自动测试补充20-700毫升

显影温度: 从20-40℃可调节

显影温度稳定装置:超过设定温度1℃时该装置启动,稳定到设定温度停止工作,保证洗片质量

定影温度: 根据显影温度自动调节

烘干温度: 20-70℃

    温: 5-30℃

量: 胶片运行中小于2升/分钟

    源: 220-240V10A  50-60Hz

    量: 100千克(槽内无液) 128千克(注满水)

    积: 100×70×120(含底架) 厘米

★选 购 件:水洗循环装置,针对使用现场无自来水、水质不良或经常停水的场合使用
